小型環形生產線檢測控制實訓裝置_小型環形生產線檢測教學實訓設備

作者:液壓實驗臺,發布時間:2019-06-21,瀏覽:

如果您對我們的文章小型環形生產線檢測控制實訓裝置_小型環形生產線檢測教學實訓設備有任何疑問,請及時聯系我們,我們會為您解答閱讀時產生的問題,并且如果您看了小型環形生產線檢測控制實訓裝置_小型環形生產線檢測教學實訓設備后,也有興趣投稿,我們也將為您提供像本文小型環形生產線檢測控制實訓裝置_小型環形生產線檢測教學實訓設備一樣的機會,將您的投稿上傳到我們的平臺上。

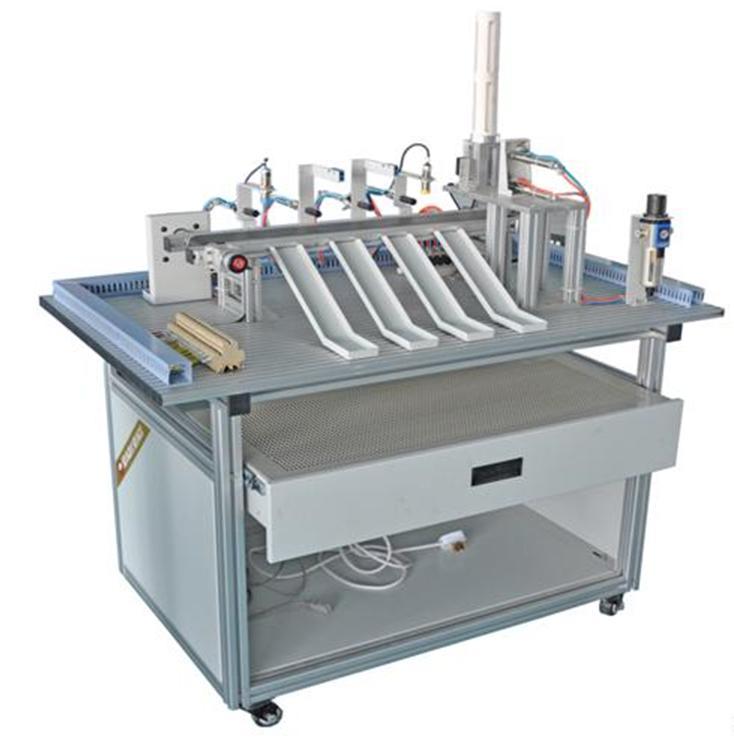

DYHX-03小型環形生產線檢測控制實訓裝置

一、概 述
         本實訓裝置是針對機電一體化實訓教學的要求而研發的,它集PLC控制、位置控制、材質及顏色檢測、光電傳感器計數、工控組態技術于一體的實訓教學裝置,通過傳感器信號采集,PLC編程,對傳動電機及多種傳感器的開關量控制及時序邏輯控制,實現生產線環行傳輸作業的功能。適合于機械制造及自動化、機電一體化、自動化、電氣工程等專業的《機電傳動與控制》、《運動控制》、《機電一體化技術》、《計算機控制技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。

二、技術參數

1.輸入電源:單相三線~220V±10%  50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度≤85%(25℃)海拔<4000m
3.裝置容量:<0.5kVA
4.外形尺寸:1000mm×640mm×1200mm
三、系統組成
1.環行生產線主體由底板、實訓桌(型材結構)、傳送鏈、滾筒、物料及電氣控制等部分組成。
2.控制面板:由啟停控制開關,各個執行器的控制端均引出,方便接線。
3.電氣控制由單相交流電機、色標傳感器、電感傳感器、光電傳感器、行程限位開關、開關電源等器件組成。其中PLC可選用西門子或三菱或歐姆龍系列的可編程控制器,其中西門子主機為CPU224 AC/DC/RLY內置數字量I/O(14路數字量輸入/10路數字量輸出);三菱主機為FX1N-24MR 內置開關量I/O(14路開關量輸入/10路繼電器輸出)。
四、實訓項目
1.PLC控制交流電機
2.光電傳感器的計數控制
3.顏色分類檢測
4.循環送料檢測綜合控制
