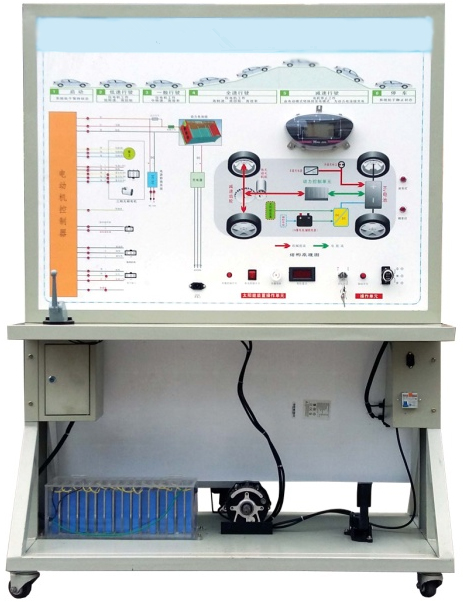

DYQC-136太陽能電動汽車動力實訓臺

一．功能特點

1、該設備完整展示了太陽能電動汽車電動動力系統，可以動態演示太陽能模塊與電動汽車動力系統的的運行狀態。

2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照太陽能電動汽車電動動力系統與太陽能模塊結構原理圖和實物，認識和分析太陽能電動汽車系統的工作原理。

3、面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表、太陽能裝置等，裝有一臺電機用來演示電動機的工作狀態,及安裝太陽能充電板演示太陽能充電工況。

4、整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

二、技術規格

1.外接電源：交流220V±10% 50Hz

2.工作電壓：直流12V等

3.工作溫度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(長×寬×高)

三．基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動車配套	個	1
3	點火開關	配套	套	1
4	太陽能電池	12V1KW	套	1
6	電機控制器與檔位開關	48V1KW	套	1
7	充電接口	電動車配套	套	1
8	DC-DC轉換器	48V轉12V	套	1
9	鋰離子動力電池組	48V20AH	套	1
10	無刷直流電機驅動系統	48V500W	套	1
11	車載充電器	48V20AH	套	1
12	檔位開關	電動車配套	套	1
13	油門控制裝置	電動車配套	套	1
14	直流接觸器	配套	套	1
15	移動臺架	1240×600×1700mm (帶自鎖腳輪裝置)	臺	1
16	故障模擬與排除裝置	配套	套	1
17	保險絲盒	配套	套	1
18	保修卡/合格證	配套	套	1
19	教師手冊	配套	套	1
20	車載太陽能控制裝置	12V1KW	套	1
